Cailabs entwickelt, fertigt und liefert schlüsselfertige optische Bodenstationen vom Typ TILBA®-OGS und versorgt seine Kunden und Partner mit industriellen optischen Bodenstationen, die sowohl den Industriestandards als auch den spezifischen Anforderungen von Space-to-Ground-Verbindungen entsprechen.

[br]

<imgsrc="https://www.baader-observatories.com/blogs/wp-content/uploads/2026/04/20250612_220313550_iOS.jpg" />

Mitte Oktober 2022 wurde am Schubart-Gymnasium in Ulm die neue Sternwarte eingeweiht. Nachdem die traditionsreiche Sternwarte bereits seit längerem aufgrund von Baufälligkeit gesperrt war, hat die Stadt in den letzten Jahren die Mittel zu einer Sanierung des Kuppelgebäudes durch eine neue, schlüsselfertige Sternwarte von Baader Planetarium auf dem „Astronomieturm“ bereit gestellt. Die Wilhelm und Else Heraeus-Stiftung hat die Montierung des Herstellers 10 Micron finanziert, die Vector Stiftung in Stuttgart ein 17-Zoll-Spiegelteleskop PlaneWave CDK. Die Sternwarte soll nun in vielfältiger Weise im Regelunterricht sowie in einer Astronomie-AG zum Einsatz kommen (Foto: Lars Schwerdtfeger, SWP).

[br]

• 1986: 3.2m Spaltkuppel
• 1998: 8.0m Spaltkuppel
• 2021: 5.3m Spaltkuppel (Advanced)

Ein ausführlicher Artikel über die Geschichte der Baader Kuppeln auf dem Mt. Skinakas ist hier veröffentlicht worden und als kostenloser Download verfügbar: Sterne und Weltraum: Das Skinakas-Observatorium auf Kreta

[br]

Sonstiges

Nachruf: Heinz Reinhardt

(Größe: 166.5 KB)

Testberichte

Magazin "Jezza": Sternwarte St. Ottilien

(Größe: 2.1 MB)

Heinz Reinhard, Dezember 2019

Diese astronomische Einrichtung ist ein hervorragendes Beispiel, wie eine kostengünstige Volkssternwarte auf der freien Wiese aussehen soll – wenn die von Fa. Baader erfolgte Beratung konsequent umgesetzt wird. Oben befindet sich die Sternwarte – mit dem Hauptbeobachtungsinstrument hoch genug über der turbulenten, erdnahen Luftaustauschzone, unten befindet sich u.a. ein kleiner Lagerraum für weitere Geräte – und zudem eine große Freifläche zum Aufstellen von Gerätschaften der Vereinsmitglieder – sodass ein Vereinsleben aufblühen kann.

Update April 2020: Zu unserer großen Bestürzung ist Herr Reinhard, Leiter der Sternwarte Ottilien, im Februar 2020 im Alter von 80 Jahren verstorben. Wir veröffentlichen hiermit rechts als PDF eingebettet seinen Nachruf sowie einen Bericht über die Sternwarte aus dem lokalen Magazin "Jezza" aus dem Jahr 2015.

Update 2024: Seit 2024 ist die Sternwarte St. Ottilien mit einem Celestron RASA 8 ausgestattet, das das zuvor installierte MEADE Teleskop ersetzt und optimale Voraussetzungen für schnelle Deep-Sky-Aufnahmen bietet.





Astro-Fotos aufgenommen von der Sternwarte St. Ottilien (weitere Bilder zu finden in der Galerie):

Pac-Man Nebel, NGC281, 100min

M27, 126min

Orionnebel, M42, 10min

M33, 4h

[br]

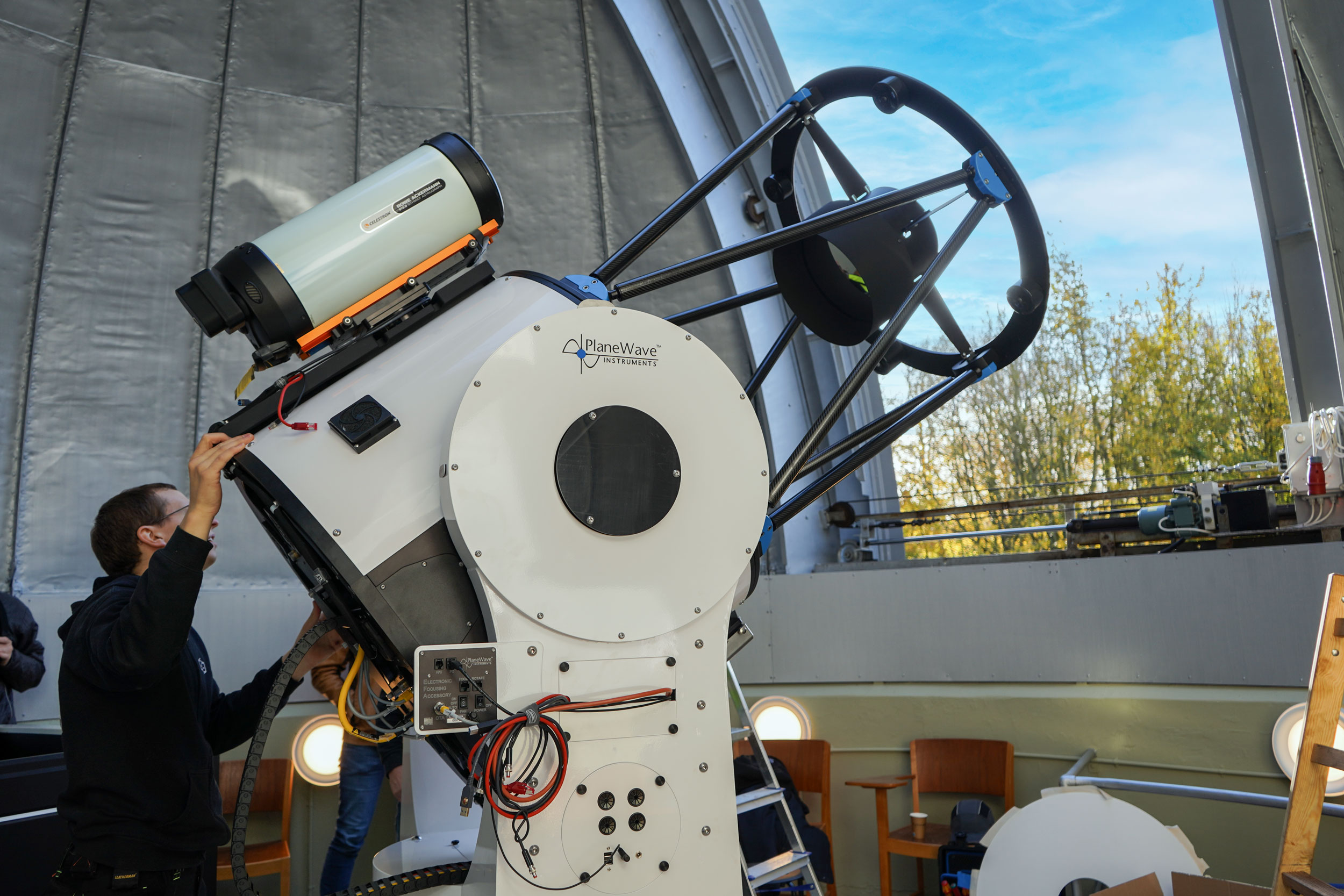

Baader Planetarium ist stolz darauf, ausgewählt worden zu sein, um ein umfangreiches Upgrade ihres alten bestehenden Teleskops zu liefern und zu installieren – ein neues PlaneWave CDK17 auf einer L-500 Direct-Drive-Montierung mit Äquatorialkeil –, das in ihrer 3,8-m-Sternwarte auf dem Dach des Tolansky-Gebäudes der Physikfakultät untergebracht sein wird.

Neben dem Teleskop wurden auch folgende Komponenten geliefert und installiert:

• Baader IMP85 für den schnellen Wechsel zwischen verschiedenen optischen Konfigurationen
• Imaging und Photometrie: Moravian C3 61000 Pro Mono mit C1/C3 Externem Filterrad & Filterkarussell, bestückt mit Baader UBVRI 50×50 mm Filtern
• Spektroskopie: Baader DADOS mit Gittern 200, 900 und 1200 Linien/mm sowie Moravian C2-7000A (Spektrum-Kamera) und C0-1500 (Spaltkamera/Guiding)
• Visuelle Beobachtung: Komplettset der Baader Morpheus Okulare für Outreach- und öffentliche Beobachtungsabende

Einen vollständigen Bericht dieser Teleskop-/Montierungsinstallation mit vielen Bildern, Videos und Links finden Sie in unseren News-Blog

Die Station verfügt über zwei Teleskope und Hochgeschwindigkeitskameras, die selbst sehr schwache Reflexionen des Sonnenlichts von Satelliten aufzeichnen. Dies ermöglicht es uns, eine große Anzahl kleiner Objekte in der erdnahen Umlaufbahn während der Nacht zu überwachen.

Die Einrichtung und Inbetriebnahme der SSA-Station war ein Erfolg. Nun beginnt die aufregende Zeit der Konfiguration der Fernsteuerungs- und Betriebsumgebung der Station, der Kalibrierung, der Tests der Verarbeitungskette und dann der Durchführung gemeinsamer Beobachtungskampagnen mit unseren Partnern
Jacob Ask, Programmdirektor des SSC

Wir freuen uns sehr, mit unserer Arbeit für eine sicherere Weltraumumgebung für künftige Missionen beginnen zu können.

Quelle: www.sscspace.com/new-optical-station

Lesen Sie auch diesen sehr ausführlichen Bericht über die verwendeten Instrumente sowie das "First Light" im März 2022 auf unserem Gelände:
First Light für neue Bodenstation des SSC zur Satellitenverfolgung

[br]

Dezember 2024:Der Bau meiner privaten Sternwarte war ein lang gehegter Traum, den ich mit der Unterstützung von Baader Planetarium im November 2024 endlich verwirklichen konnte. Von der ersten Beratung bis zur finalen Montage der Kuppel war die Zusammenarbeit absolut professionell.

Das Team von Baader überzeugte durch tiefgehendes Fachwissen, eine präzise Planung und eine effiziente Umsetzung. Besonders beeindruckt hat mich die perfekte Montage der Kuppel – jeder Handgriff sass, und die Installation verlief reibungslos. Auch auf individuelle Wünsche und technische Details wurde stets eingegangen.

Ich kann Baader Planetarium uneingeschränkt empfehlen – sowohl für Amateurastronomen als auch für anspruchsvolle Forschungsprojekte.
Herzlichen Dank an das gesamte Team!

Isabel Streit

[br]

Zunächst möchte ich dem gesamten Baader-Team danken, das hervorragende Arbeit geleistet hat. Dies schließt den Einsatz und die Arbeit für den Prototyp, die Ausschreibungsphase und die Installation des finalen ATLAS-Teide-Systems mit ein.
ATLAS-Teide ist nicht nur ein großartiges Instrument zur Erkennung kleiner erdnaher Asteroiden (NEAs), sondern auch der Beweis dafür, dass das neue modulare Design, dem ATLAS bei künftigen Geräten folgen wird, bestens funktioniert.

In den letzten Tagen konnten wir das System am Himmel testen, und die Ergebnisse zeigen das enorme Potenzial von ATLAS-Teide.
Die Installation von 16 Teleskopen, Kameras, Motorfokussen und vier Montierungen in nur einer Woche ist eine beeindruckende Leistung. Zudem hat sich die Integration der Hardware in unser Steuerungssystem ebenfalls als sehr erfolgreich erwiesen.

Erste Tests zeigen, dass wir noch einige kleine Probleme mit einigen Hardwarekomponenten lösen müssen. Nichts Unerwartetes. Wahrscheinlich müssen wir etwas mehr Zeit in die Ausrichtung und das Tilten einiger Tuben investieren sowie in ein paar weitere Kleinigkeiten.

Der wichtigste Test war, dass wir einen kompletten Beobachtungslauf durchführen konnten. Das System hat sich sehr gut bewährt und hervorragende Bilder geliefert.

Javier Licandro – Planetarischer Wissenschaftler am Instituto de Astrofísica de Canarias

[br]

Anfang August 2025 haben wir die Sternwarte von Herrn Dipl.-Ing. Günter Knerr, die mittlerweile nicht mehr in Homburg, sondern in Berschweiler sthet, modernisiert: Die bisherige 10Micron GM4000 QCI wurde gegen eine 10Micron GM4000 HPS II ersetzt. Grund für den Tausch ist die HPS-Technologie mit absoluten Encodern auf beiden Achsen, die ein präziseres (auch unguided) Tracking ermöglicht. Dadurch spart sich der Kunde den parallelen Betrieb eines Autoguiders: weniger Kabel, weniger PC Programme, weniger Einstellungen, weniger Fehlerquellen.
Aufgrund der Einbausituation erfolgten Demontage und Montage mithilfe eines 60-Tonnen-Autokrans mit langem Ausleger. Nach der mechanischen Installation wurden Montierung und Peripherie in Betrieb genommen. Die Montierung trägt die hohe Last von ca. 140kg problemlos.
Bereits in der ersten Nacht kurz nach der Montage wurde mit den Funktionen der Firmware „3 Sterne Align“ und „Polar Align“ die Polachse bis auf wenige Bogenminuten mechanisch ausgerichtet. In der zweiten Nacht konnte nach einem nicht automatisierten Alignment mit 15 Sternen bereits 5-minütige unguided mit dem PlaneWave CDK 24 belichtet werden. Ein automatisches Alignment mit 100 Position mit N.I.N.A. soll in den nächsten Nächten folgen, was unguided Belichtungszeiten über 10 Minuten ermöglichen wird.

Im Laufe der Jahre ändern sich viele Ausrüstungsgegenstände, so auch Beobachtungsinstrumente und deren Montierungen. Vor 47 Jahren genügte noch ein Fotostativ, dann folgte die Orion 1 der Fa. Wachter und schließlich eine schwere Selbstbaumontierung. Eine robuste, aber doch zu schwach gewordene ALT-7 musste zuletzt ersetzt werden, um das neue Instrumentarium aufnehmen zu können. 1973 begonnen mit einem 60 mm Refraktor von Hertel & Reuss, bin ich nun bei einem PlaneWave CDK24 (ich habe die Seriennummer 00002) angekommen. Die Montierung sollte problemlos die folgende Instrumentenkombination tragen: Ein CDK24, ein 6“ f9 Astrophysics und ein PENTAX 75.

Eine überschlägige Berechnung des Gewichts ergab, dass das empfohlene maximale Instrumentengewicht von 150 kg fast erreicht wurde. Eine große Montageplatte nahm den CDK etwas exzentrisch auf, so dass der Refraktor daneben noch Platz fand. Dadurch ergab sich mit allen erdenklichen Zusatzbauten schnell ein Gewicht, dass mit der Standardanzahl an Gegengewichten und deren Aufnahmestange nicht mehr ausgeglichen werden konnte. 7 Gewichte zu je 20 kg waren daher notwendig geworden. Nun sollte sich zeigen, wie wichtig es ist, einen kompetenten Partner zu haben. Für die Fa. Baader war es kein Problem, eine längere Deklinationsstange außerhalb der Serienproduktion zu liefern, so dass dadurch alle Gewichte mit etwas Spielraum aufgenommen werden konnten. Erst in der neuen Sternwarte mit ihrem abfahrbaren Dach (vorher war es eine viel zu kleine 3,2 m Kuppel), konnte ich den Balanciermodus der Montierung nutzen. Schnell war alles so austariert (<0,2% Unwucht), dass beide Motoren nur noch Minimalarbeit leisten müssen. Aufgrund des sehr kleinen Hebelarmes auf der Instrumentenseite, sind auch größere variable Zusatzgewichte wie die CCD Kamera kein Problem.

Nun ging es an die Justierung. Durch die ersten Modellen aus jeweils 3 – 5 Sternen wurde die Montierung auf dem sehr praktischen und ausgereiften Säulenadapter über Gewindespindeln mechanisch korrigiert. Erst nachdem die N/S-Richtung und die Polhöhe recht genau stimmten (0,03RT = 0°00’48“ in Azimut, 0,04Dn = 00°01’31“ in der Polhöhe und 0°10’03“ Orthogonalfehler), konnte die Korrektursoftware in Deklination und Rektaszension, also dual, die Aufgabe übernehmen.
Aus den Erfahrungen mit der alten Sternwarte und dem identischen Equipment zeigte sich aber auch, dass selbst eine Stahlsäule mit 12,5 mm Wandstärke nicht mehr ausreichend biegesteif und schwingungsfrei war. Selbst mit einer Füllung aus speziellem Sand zeigten sich die Grenzen. Auch hier konnte die Fa. Baader mir eine doppelwandige, 1 m hohe und 155 kg (ohne Füllung) schwere Trapezsäule anbieten. Mit der innenliegenden Kabelführung verhindert man zudem das nächtliche Stolpern oder Verheddern von Kabeln beim Schwenken der Montierung.

Die moderne 10 Micron Software kommuniziert auch problemlos mit den derzeit gängigsten Softwareanwendungen, wie zum Beispiel mit MaximDL oder mit der älteren Planetariumssoftware „The Sky6“. Wichtig hierbei ist, dass die Montierungssoftware ständig weiter entwickelt wird. Die Kontrolle der Nachführung kann direkt am Instrument mittels Handschalter, am PC selbst oder auch per Internet vorgenommen werden. Was will man mehr? Nun man kann es auch „Jammern auf hohem Niveau“ nennen, wenn das eine oder andere verbessert werden könnte. So wäre es z. B. Wünschenswert, wenn das notwendige externe Programm zur Synchronisation der Uhrzeit zwischen der Montierung und dem Internet und der damit verbundenen Umstellung von MEZ auf MESZ ein Bestandteil der Basissoftware wäre. Gerade bei langen Brennweiten von mehr als 4 m ist eine exakte Zeit für die Goto-Funktion unumgänglich. Aber vielleicht gibt es in einer zukünftigen Softwaregeneration 3.0 eine solche Lösung?
Was ich jedem Käufer aber dringend empfehlen würde, ist die Umrüstung für tiefere Minusgrade unterhalb von -15°C. Ich hatte zwar keine Probleme, die Montierung zu benutzen, aber die Positioniergeschwindigkeit musste um 1/3 reduziert werden, um ein Stehenbleiben des Motors zu verhindern. Wie gesagt, für die normale Beobachtung ist dies kein Problem, wer sich aber für Satelliten oder die ISS interessiert, könnte Schwierigkeiten bei der automatischen Verfolgung bekommen.

Die Montierung läuft seit nunmehr 8 Jahren störungsfrei, was bei dieser Auslastung ein echtes Qualitätsmerkmal darstellt. Auch heute würde ich wieder zur GM 4000 greifen, vermutlich aber anstelle der QCI nun die neue HPS-Ausführung wählen, obwohl ich jedes Objekt im CDK mit einem 20 mm-Okular im Gesichtsfeld oder auf dem 24 x 36 mm CCD-chip finden kann.

Der Hobbyastronom Günter Knerr nutzt auf Basis einer Sonderanfertigung ein Gartenhaus als professionelle Sternwarte. Lesen Sie hier den Artikel, wie das spektakuläre Projekt mit fahrbaren Dach Schritt für Schritt entsteht: Spektakulär: ein Gartenhaus als Sternwarte

Herausforderungen und Besonderheiten

• Standortwahl und Infrastruktur: Die Höhenlage von etwa 1700 Metern sowie die entlegene Gegend verlangten eine sorgfältige Planung beim Bau und bei der Wartung. Mit SQM-Werten von bis zu 22.1 und durchschnittlich rund 1 Bogensekunde Seeing können wir allerdings optimale astronomische Bedingungen nutzen.
• Technische Integration: Das 40″ f/6-System mit 6000 mm Brennweite basiert auf einer Alt-Az-Montierung, die eine hohe Nachführgenauigkeit (besser als 1″ über 10 Minuten) ermöglicht. Die größte Herausforderung war hier, sämtliche Instrumentenanschlüsse und die Softwaresteuerung so zu konfigurieren, dass sie trotz der teils unwirtlichen Umweltbedingungen reibungslos funktioniert. Hierfür hat unser Team eng mit den Kollegen von PlaneWave zusammengearbeitet, um das System schnell in Betrieb zu nehmen.
• Instrumentierung: Wir haben mit mehreren Kameras sowie Filterrädern gearbeitet, um wissenschaftliche und fotografische Ansprüche abzudecken. Der Aufbau an den Ports mittels Baader IMP85 musste sehr exakt aufeinander abgestimmt werden, damit jederzeit ein zuverlässiger Betrieb gewährleistet ist.
• Steuerung: Erfolgt komplett über N.I.N.A. (Nighttime Imaging ‘N’ Astronomy) mit Advanced-Sequencer, Platesolving und PHD2-Guiding.

Aktuelle Nutzung und Ausblick

Momentan wird das Teleskop noch immer vor allem von Industrie- und Forschungskunden genutzt, die konkrete wissenschaftliche Fragestellungen bearbeiten oder Langzeitstudien durchführen. Schrittweise möchten wir diese Infrastruktur aber nun auch Astronomiebegeisterten zugänglich machen. Ziel ist es, die leistungsfähige Anlage bei Bedarf zu vermieten, sodass auch private Anwenderinnen und Anwender Zugriff auf erstklassige Beobachtungsdaten erhalten – ohne selbst eine Sternwarte errichten zu müssen.

Ergebnis und Fazit

Das Projekt zeigt, dass mit sorgfältiger Planung und Expertise in mechanischer, optischer sowie softwareseitiger Integration auch eine so große Sternwarte in einem Rolldachbau nahezu „schlüsselfertig“ hergestellt und betrieben werden kann. Die hohe Qualität aller Komponenten sowie die Vor-Ort-Installation von unserem erfahrenen Sternwarten-Integrations-Team führten zu einer raschen Inbetriebnahme und verlässlichen Performance.

Rückblickend können wir sagen, dass das Teleskop in Bezug auf Bildqualität und Nachführgenauigkeit höchste Erwartungen erfüllt. Der Standort in Chile spielt dabei eine entscheidende Rolle – die exzellenten Bedingungen kommen wissenschaftlichen Vorhaben genauso zugute wie anspruchsvollen Astrofotografen. Z.B. nutzte unser Kunde Peter Bresseler das Teleskop und hat damit eine Aufnahme erzielt, die am 01.August 2025 zum APOD gewählt wurde.

Wir freuen uns, dass die Zusammenarbeit mit verschiedenen Partnern und das Zusammenspiel aller Komponenten ein leistungsfähiges Gesamtsystem hervorgebracht haben. Es demonstriert, wie effektiv sich ein High-End-Teleskop auch über große Distanzen hinweg betreiben lässt – und bietet gleichzeitig einen Blick in die faszinierende Welt der professionellen Astronomie.
